En tant que fournisseur de grandes pompes à débit de traction, je comprends l'importance critique de mesurer avec précision les performances de ces équipements essentiels. La traction de grandes pompes à débit est largement utilisée dans diverses industries, notamment la construction, l'exploitation minière et le drainage d'urgence, où leur capacité à déplacer efficacement de gros volumes de liquide est cruciale. Dans cet article de blog, je partagerai quelques méthodes et considérations clés pour mesurer les performances d'une grande pompe à débit de traction.
1. Mesure du débit
Le débit est l'un des indicateurs de performance les plus importants d'une grande pompe à débit de traction. Il se réfère au volume de liquide que la pompe peut se déplacer dans une période donnée. Il existe plusieurs méthodes pour mesurer le débit:
Méthode volumétrique
Cette méthode consiste à collecter le fluide pompé par la traction grande pompe à débit dans un récipient de volume connu sur un intervalle de temps spécifique. En divisant le volume du conteneur par le temps pris pour le remplir, nous pouvons calculer le débit. Par exemple, si un réservoir de mètre 10 - cube est rempli en 5 minutes, le débit est (10 \ m ^ {3} / 5 \ min = 2 \ m ^ {3} / min). Cette méthode est relativement simple et directe mais peut ne pas être pratique pour les mesures à terme à long terme continues.
Velocity - Méthode de zone
Dans cette approche, nous mesurons la vitesse du fluide à une section transversale du pipeline à l'aide d'un débitmètre, comme un débitmètre électromagnétique ou un débitmètre Doppler. Le débit (q) peut ensuite être calculé en utilisant la formule (q = v \ fois a), où (v) est la vitesse moyenne du fluide et (a) est la zone transversale du pipeline. Cette méthode est plus adaptée aux mesures continues et peut fournir des données réelles de débit temporel.
2. Mesure de la tête
La tête d'une pompe représente l'énergie par unité de poids du liquide que la pompe ajoute au fluide. Il s'agit d'une mesure de la capacité de la pompe à soulever le liquide contre la gravité et à surmonter les pertes de friction dans le pipeline.
Tête statique
La tête statique est la différence d'élévation entre les points d'aspiration et de décharge de la pompe. Il peut être mesuré à l'aide d'une jauge de niveau ou d'un instrument d'arpentage. Par exemple, si le liquide est pompé d'un puits de 5 mètres sous le niveau du sol à un réservoir de stockage qui est à 10 mètres au-dessus du niveau du sol, la tête statique est (10 + 5 = 15) mètres.
Tête de friction
La tête de friction est la perte d'énergie due à la frottement entre le fluide et la surface intérieure du pipeline. Il peut être calculé en utilisant des formules empiriques, telles que l'équation de Darcy - Weisbach ou l'équation Hazen - Williams. Ces équations prennent en compte des facteurs tels que le diamètre du tuyau, la longueur, la rugosité et la vitesse du fluide. En pratique, la tête de friction peut également être mesurée en comparant la pression en deux points le long du pipeline et en tenant compte de la différence d'élévation entre ces points.
La tête totale (h) de la pompe est la somme de la tête statique et de la tête de friction, (h = h_ {s} + h_ {f}), où (h_ {s}) est la tête statique et (h_ {f}) est la tête de friction.
3. Mesure de consommation d'énergie
La mesure de la consommation d'énergie d'une grande pompe à débit de traction est essentielle pour évaluer son efficacité énergétique. L'entrée d'alimentation de la pompe peut être mesurée à l'aide d'un compteur d'alimentation installé dans le circuit électrique du moteur de la pompe.
Puissance de la tige
La puissance de l'arbre (p_ {s}) est la puissance transmise du moteur à l'arbre de la pompe. Il peut être calculé à partir de l'entrée d'alimentation au moteur, en tenant compte de l'efficacité du moteur. La formule pour la puissance de l'arbre est (p_ {s} = \ frac {p_ {in}} {\ eta_ {m}}), où (p_ {in}) est l'entrée d'alimentation du moteur et (\ eta_ {m}) est l'efficacité du moteur.
Puissance hydraulique
La puissance hydraulique (p_ {h}) est la puissance que la pompe confère réellement au fluide. Il peut être calculé en utilisant la formule (p_ {h} = \ rho g qh), où (\ rho) est la densité du fluide, (g) est l'accélération due à la gravité, (q) est le débit, et (h) est la tête totale.
L'efficacité de la pompe (\ eta_ {p}) peut ensuite être calculée comme (\ eta_ {p} = \ frac {p_ {h}} {p_ {s}}), ce qui indique comment la pompe convertit efficacement la puissance d'entrée en puissance hydraulique utile.
4. Détection de cavitation
La cavitation est un phénomène qui peut affecter considérablement les performances et la durée de vie d'une grande pompe à débit de traction. Il se produit lorsque la pression du fluide du côté aspiration de la pompe tombe sous la pression de vapeur du fluide, provoquant la formation de bulles de vapeur. Lorsque ces bulles s'effondrent, elles peuvent endommager la roue de la pompe et d'autres composants.
Inspection visuelle
Une façon de détecter la cavitation est par l'inspection visuelle. La cavitation laisse souvent des signes visibles d'érosion sur la roue de la pompe et d'autres surfaces internes. En démêlant périodiquement la pompe et en examinant ces composants, nous pouvons identifier la présence et la gravité de la cavitation.
Surveillance du bruit et des vibrations
La cavitation s'accompagne également d'une augmentation des niveaux de bruit et de vibration. En installant des capteurs de vibration et des détecteurs de bruit sur la pompe, nous pouvons surveiller ces paramètres en temps réel. Une augmentation du bruit et des vibrations peut indiquer le début de la cavitation, nous permettant de prendre des mesures correctives avant que des dommages significatifs se produisent.
5. Applications et considérations

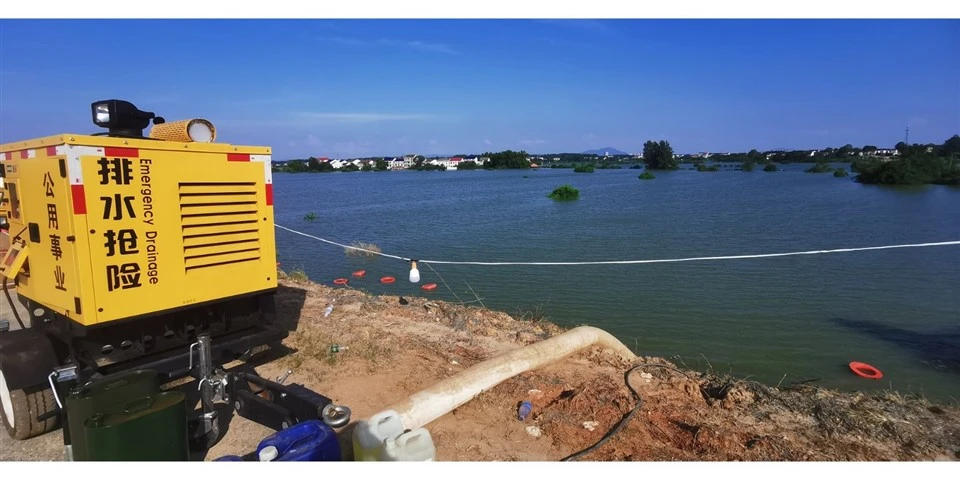

Traction de grandes pompes à débit ont une large gamme d'applications, comme enStation de pompage mobile sur rouespour le contrôle des inondations d'urgence etDrainage spatial étroit souterrain. Lorsque vous mesurez les performances de ces pompes dans différentes applications, nous devons tenir compte des exigences et des conditions spécifiques de chaque application.
Par exemple, dans les applications de drainage d'urgence, la pompe doit être en mesure de démarrer rapidement et de fonctionner à des débits élevés pendant une période relativement courte. Dans de tels cas, l'accent peut être mis sur la mesure de la capacité de la pompe à atteindre rapidement le débit requis et sa stabilité de performance à court terme.
Dans les applications industrielles à long terme, telles que le transfert de liquide continu dans une opération minière, l'accent peut être mis sur l'efficacité énergétique de la pompe et la fiabilité à long terme. Les mesures régulières des performances peuvent nous aider à identifier toute dégradation des performances au fil du temps et planifier la maintenance et les réparations en temps opportun.
6. Contact pour l'achat et la consultation
Si vous êtes intéressé par notreTraction grande pompe à débitOu ayez des questions sur la mesure des performances de la pompe, n'hésitez pas à nous contacter. Notre équipe d'experts est prête à vous fournir des informations détaillées sur les produits, un support technique et une assistance pour choisir la bonne pompe pour votre application spécifique.
Références
- "Handbook de pompe" par Igor J. Karassik, Joseph P. Messine, Paul Cooper et Charles C. Heald.
- "Mécanique des fluides" par Frank M. White.
- Normes et directives de l'industrie liées à la mesure du rendement des pompes.
