La conception d’une turbine de pompe joue un rôle central dans la détermination des performances d’une remorque de pompe à inondation mobile. En tant que fournisseur de remorques de pompes d'inondation mobiles, j'ai pu constater par moi-même comment différentes conceptions de turbines peuvent entraîner des variations significatives dans l'efficacité, la capacité et l'efficacité globale de ces équipements cruciaux. Dans ce blog, j'aborderai les différents aspects de la conception de la turbine de pompe et expliquerai leur impact sur les performances d'une remorque de pompe à inondation mobile.
1. Concepts de base des roues de pompe
Une roue de pompe est un composant rotatif dans une pompe qui transfère de l'énergie au fluide pompé. Il se compose d’une série d’aubes ou de pales disposées autour d’un moyeu central. Lorsque la roue tourne, elle crée une force centrifuge qui pousse le fluide vers l’extérieur du centre de la roue, augmentant ainsi sa vitesse et sa pression. Ce processus permet à la pompe de déplacer efficacement de grands volumes d’eau.
Il existe plusieurs types de roues couramment utilisées dans les remorques de pompes d'inondation mobiles, notamment les roues ouvertes, les roues semi-ouvertes et les roues fermées. Les turbines ouvertes ont des aubes exposées d'un côté, ce qui les rend adaptées à la manipulation de fluides contenant de grosses particules solides. Les roues semi-ouvertes ont un carénage sur un côté des aubes, offrant une meilleure efficacité et une meilleure résistance à l'usure par rapport aux roues ouvertes. Les turbines fermées, en revanche, ont des carénages des deux côtés des aubes, qui offrent le rendement le plus élevé mais sont plus sujettes au colmatage lors du traitement de l'eau sale.
2. Impact de la conception de la turbine sur le débit
Le débit d’une remorque à pompe d’inondation mobile fait référence au volume d’eau que la pompe peut déplacer par unité de temps. La conception de la turbine a un impact direct sur le débit. Le nombre, la forme et l’angle des aubes de la turbine contribuent tous à déterminer la quantité d’eau que la turbine peut pousser à travers la pompe.
Un plus grand nombre d’aubes entraîne généralement un débit plus élevé. Un plus grand nombre d'aubes offrent une plus grande surface avec laquelle le fluide peut interagir, permettant à la turbine de transférer plus d'énergie à l'eau. Cependant, un trop grand nombre d’aubes peut également augmenter la friction à l’intérieur de la pompe, réduisant ainsi l’efficacité globale.
La forme des aubes est également cruciale. Les aubes incurvées sont souvent utilisées dans les roues car elles peuvent guider en douceur le fluide à travers la roue, minimisant ainsi les turbulences et les pertes d'énergie. L'angle des aubes par rapport au sens de rotation affecte également le débit. Un angle d'aube plus raide peut augmenter la vitesse radiale du fluide, conduisant à un débit plus élevé, mais il peut également nécessiter plus de puissance pour entraîner la roue.
3. Influence sur la hauteur et la pression
La hauteur d'élévation d'une pompe est la hauteur à laquelle la pompe peut soulever l'eau. Elle est directement liée à la pression que la pompe peut générer. La conception de la turbine affecte considérablement les capacités de hauteur et de pression d’une remorque à pompe d’inondation mobile.
Une roue bien conçue peut convertir efficacement l'énergie de rotation du moteur en énergie hydraulique, ce qui entraîne une hauteur de chute plus élevée. Le diamètre de la roue est l’un des facteurs clés. Un diamètre de roue plus grand peut générer une force centrifuge plus élevée, ce qui à son tour augmente la pression et la hauteur manométrique de la pompe.
La forme et la courbure des aubes de la turbine jouent également un rôle dans la détermination de la tête. Des aubes avec une courbure plus progressive peuvent aider à maintenir un écoulement fluide du fluide, réduisant ainsi le risque de cavitation (la formation et l'effondrement de bulles de vapeur dans le fluide) et permettant à la pompe de fonctionner à des pressions plus élevées.
4. Efficacité et consommation d'énergie
L’efficacité est une mesure de performance essentielle pour les remorques mobiles à pompe d’inondation. Une pompe efficace peut déplacer un grand volume d'eau avec moins de consommation d'énergie, ce qui est non seulement rentable mais également respectueux de l'environnement. La conception de la turbine a un impact profond sur l'efficacité de la pompe.
Comme mentionné précédemment, le type de roue (ouverte, semi-ouverte ou fermée) affecte l'efficacité. Les turbines fermées offrent généralement le rendement le plus élevé car elles minimisent les fuites et les turbulences. Cependant, ils doivent être soigneusement conçus pour éviter tout colmatage.
La finition de surface des aubes de la turbine compte également. Une surface lisse réduit la friction entre le fluide et les aubes, améliorant ainsi l'efficacité. De plus, l’équilibre de la roue est crucial. Une roue déséquilibrée peut provoquer des vibrations, qui non seulement réduisent l'efficacité, mais augmentent également l'usure des composants de la pompe, conduisant à une panne prématurée.
5. Manipulation des particules solides
En cas d’inondation, l’eau contient souvent une quantité importante de particules solides telles que du sable, de la boue et des débris. La conception de la turbine doit être capable de gérer ces solides sans colmatage ni usure excessive.
Les roues ouvertes et semi-ouvertes sont mieux adaptées à la manipulation de fluides contenant des particules solides. La structure ouverte permet aux solides de passer plus facilement à travers la roue. Cependant, la conception des aubes doit encore être optimisée pour éviter que les solides ne restent coincés entre les aubes. Certaines roues sont conçues avec un espacement des aubes plus large ou des géométries spéciales pour améliorer le passage des solides.
6. Applications du monde réel et études de cas
Dans des scénarios réels de contrôle des inondations, les performances des remorques de pompes d'inondation mobiles peuvent faire une différence significative. Par exemple, lors d'une grave inondation dans une ville côtière, une pompe bien conçue dotée d'une turbine appropriée peut drainer rapidement de grands volumes d'eau des zones inondées, réduisant ainsi les dommages aux biens et aux infrastructures.
L'un de nos clients, une agence locale de gestion des urgences, a utilisé nos remorques-pompes mobiles équipées de roues semi-ouvertes pour gérer les eaux de crue contenant une forte concentration de sable et de débris. Les pompes ont pu fonctionner en continu pendant plusieurs jours sans se boucher, drainant efficacement les rues inondées et empêchant un nouvel engorgement.
7. Le rôle de notre entreprise dans la fourniture de conceptions de turbines optimales
En tant que fournisseur de remorques de pompes d'inondation mobiles, nous comprenons l'importance de la conception de la turbine pour obtenir des performances optimales. Notre équipe d'ingénierie mène des recherches et développements approfondis pour concevoir des roues qui répondent aux besoins spécifiques de nos clients.
Nous utilisons des simulations avancées de dynamique des fluides computationnelle (CFD) pour analyser les modèles d'écoulement dans les roues et optimiser leurs conceptions. Cela nous permet d'améliorer l'efficacité, le débit et la hauteur manométrique de nos pompes tout en garantissant qu'elles peuvent traiter efficacement les particules solides.
8. Produits associés et leurs caractéristiques
Nous proposons également une gamme de produits connexes, tels que leCamion-pompe d'inondation et de dainage,Station de pompage mobile, etRemorque mobile de pompe d'alimentation en eau d'incendie. Ces produits sont conçus avec la même attention portée à la conception de la turbine pour garantir un fonctionnement haute performance.

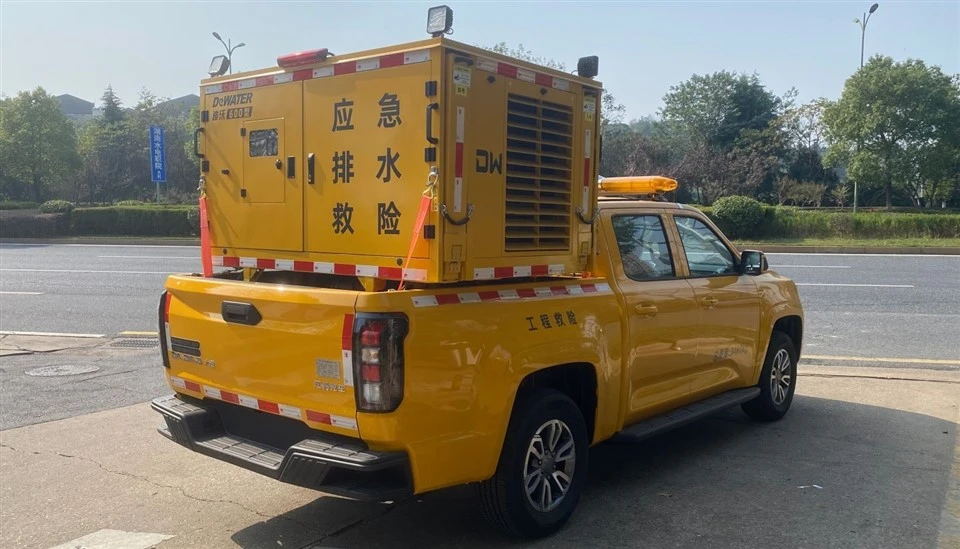

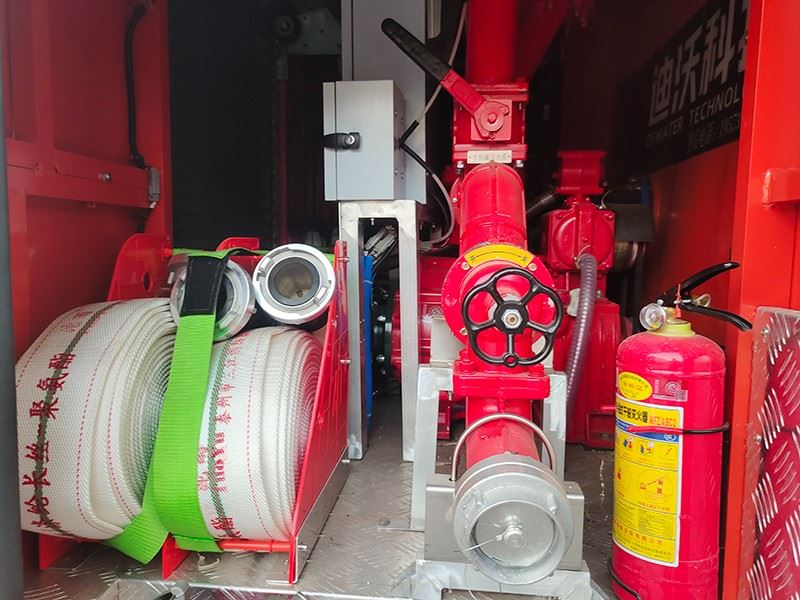

Le camion-pompe d'inondation et de dainage est un véhicule polyvalent qui peut être rapidement déployé dans les zones touchées par les inondations. Il est équipé d'une pompe puissante et d'une roue optimisée pour traiter de grands volumes d'eau. La station de pompage mobile est une solution plus stationnaire qui peut être installée à des endroits stratégiques pour assurer un drainage continu. Il présente une conception de turbine robuste qui peut résister à des conditions de fonctionnement difficiles. La remorque mobile de pompe d'alimentation en eau d'incendie est conçue pour les applications de lutte contre l'incendie, avec une turbine qui peut générer une haute pression pour fournir de l'eau sur de longues distances.
9. Conclusion et appel à l'action
En conclusion, la conception de la turbine de la pompe est un facteur critique qui affecte les performances d'une remorque de pompe à inondation mobile en termes de débit, de hauteur manométrique, d'efficacité et de capacité à gérer les particules solides. Notre société s'engage à fournir des remorques de pompes d'inondation mobiles de haute qualité avec des conceptions de turbine optimisées pour répondre aux divers besoins de nos clients.
Si vous êtes à la recherche d'une remorque à pompe d'inondation mobile fiable ou de l'un de nos produits connexes, nous vous invitons à nous contacter pour une discussion détaillée. Notre équipe d'experts est prête à vous aider à sélectionner l'équipement adapté à vos besoins spécifiques. Qu'il s'agisse de contrôle des inondations, de lutte contre les incendies ou d'autres applications liées à l'eau, nous avons les solutions pour répondre à vos besoins.
Références
- Stepanoff, AJ (1957). Pompes centrifuges et à débit axial : théorie, conception et application. John Wiley et fils.
- Karassik, IJ, Messina, JP, Cooper, PT et Heald, CC (2008). Manuel de la pompe. McGraw-Colline.
- Gulich, JF (2010). Pompes centrifuges. Springer.
