En tant que fournisseur leader de pompes de drainage mobiles, on me pose souvent des questions sur le fonctionnement complexe de la roue, un élément crucial de ces pompes. La roue est le cœur d’une pompe de drainage mobile, chargée de générer la force nécessaire pour déplacer efficacement l’eau. Dans cet article de blog, j'approfondirai la science derrière le fonctionnement de la turbine d'une pompe de drainage mobile, en explorant sa conception, sa fonction et les facteurs qui influencent ses performances.
Les bases d'une turbine
Une roue est un composant rotatif doté d'aubes ou de pales conçues pour transférer l'énergie du moteur au fluide pompé. Dans une pompe de drainage mobile, la roue est généralement logée dans le corps de la pompe et est reliée à l'arbre du moteur. Lorsque le moteur fait tourner la turbine, il crée une force centrifuge qui pousse l'eau vers l'extérieur du centre de la turbine vers les bords extérieurs du boîtier.
La conception de la roue joue un rôle crucial dans la détermination des performances de la pompe. Il existe plusieurs types de roues utilisées dans les pompes de drainage mobiles, chacune ayant ses propres caractéristiques et applications. Les types de turbines les plus courants comprennent :
- Roues fermées :Ces roues ont des aubes enfermées entre deux carénages, ce qui aide à empêcher le liquide de s'échapper de la roue. Les turbines fermées sont généralement utilisées dans les applications où des exigences de rendement élevé et de faible NPSH (hauteur d'aspiration nette positive) sont nécessaires.
- Roues semi-ouvertes :Les roues semi-ouvertes ont des aubes qui ne sont recouvertes que d'un côté par un carénage. Cette conception permet aux particules plus grosses de passer à travers la turbine sans se boucher, ce qui les rend adaptées aux applications où le fluide contient des solides ou des débris.
- Roues ouvertes :Les roues ouvertes ont des aubes qui ne sont couvertes par aucun carénage. Cette conception les rend moins efficaces que les turbines fermées ou semi-ouvertes, mais permet à des particules encore plus grosses de passer à travers la turbine. Les roues ouvertes sont généralement utilisées dans les applications où le fluide contient de gros solides ou lorsque la pompe doit manipuler des matériaux abrasifs.
Comment la turbine crée un flux
La roue crée un débit dans une pompe de drainage mobile en convertissant l'énergie mécanique du moteur en énergie cinétique dans le fluide. Lorsque la turbine tourne, les aubes poussent l’eau vers l’extérieur du centre de la turbine vers les bords extérieurs du boîtier. Cela crée une force centrifuge qui amène l’eau à se déplacer dans un mouvement circulaire autour de la turbine.
La vitesse de l'eau augmente à mesure qu'elle se déplace vers les bords extérieurs de la roue, et cette augmentation de vitesse crée une différence de pression entre le centre de la roue et les bords extérieurs du boîtier. Cette différence de pression fait que l'eau s'écoule du centre de la roue vers les bords extérieurs du boîtier, puis hors de la pompe par l'orifice de refoulement.
La quantité de débit générée par la roue dépend de plusieurs facteurs, notamment la taille et la forme de la roue, la vitesse de rotation et la viscosité du fluide pompé. En général, les roues plus grandes avec plus d'aubes et une vitesse de rotation plus élevée génèreront plus de débit que les roues plus petites avec moins d'aubes et une vitesse de rotation plus faible.
Facteurs affectant les performances de la turbine
Plusieurs facteurs peuvent affecter les performances de la roue d'une pompe de drainage mobile, notamment :
- Conception de la turbine :La conception de la roue, y compris le nombre, la forme et la taille des aubes, peut avoir un impact significatif sur les performances de la pompe. Une roue bien conçue sera capable de transférer efficacement l’énergie du moteur au fluide, ce qui entraînera des débits plus élevés et de meilleures performances globales.
- Vitesse de rotation :La vitesse de rotation de la roue est directement proportionnelle au débit généré par la pompe. Cependant, l’augmentation de la vitesse de rotation augmente également la consommation électrique de la pompe. Il est donc important de trouver la vitesse de rotation optimale pour l’application spécifique.
- Viscosité du fluide :La viscosité du fluide pompé peut également affecter les performances de la roue. Les fluides plus visqueux, tels que les boues ou le lisier, nécessiteront plus d'énergie pour être pompés que les fluides moins visqueux, comme l'eau. Cela signifie que la turbine devra peut-être être conçue différemment ou fonctionner à une vitesse plus élevée pour atteindre les mêmes débits avec des fluides plus visqueux.
- Cavitation :La cavitation est un phénomène qui se produit lorsque la pression dans le fluide descend en dessous de la pression de vapeur du fluide, provoquant la formation de bulles de vapeur. Ces bulles peuvent s'effondrer violemment, endommageant la turbine et réduisant les performances de la pompe. Pour éviter la cavitation, il est important de s'assurer que la pompe fonctionne dans sa plage NPSH recommandée.
Applications des pompes de drainage mobiles
Les pompes de drainage mobiles sont utilisées dans une large gamme d'applications, notamment :
- Drainage des eaux de crue :Les pompes de drainage mobiles sont souvent utilisées pour évacuer les eaux de crue des zones basses, telles que les sous-sols, les rues et les chantiers de construction. Ces pompes peuvent éliminer rapidement et efficacement de grands volumes d’eau, contribuant ainsi à prévenir les dommages aux propriétés et aux infrastructures.Pompe mobile de drainage des eaux de crue

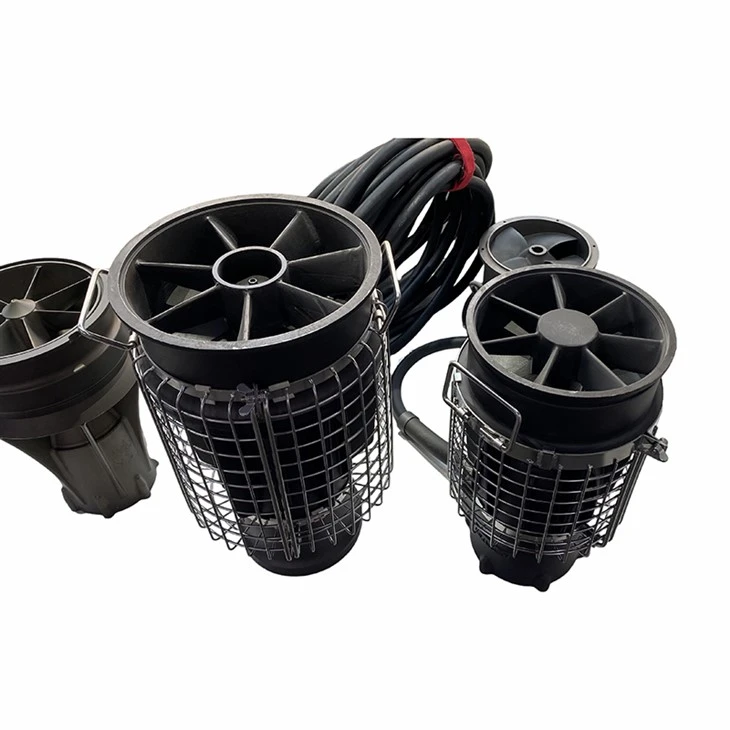

- Déshydratation :Les pompes d'assèchement mobiles sont utilisées pour éliminer l'eau des chantiers de construction, des mines et d'autres zones où l'eau doit être évacuée pour permettre la poursuite des travaux. Ces pompes peuvent traiter une variété de fluides, notamment l’eau, les boues et le lisier.Pompe de déshydratation mobile
- Contrôle d’urgence des inondations par le gouvernement :Les pompes de drainage mobiles sont également utilisées par les agences gouvernementales pour le contrôle d'urgence des inondations. Ces pompes peuvent être rapidement déployées dans les zones touchées par les inondations pour aider à prévenir d'autres dommages et à protéger les vies et les biens.Pompe de contrôle des inondations d'urgence du gouvernement
Conclusion
La turbine est un composant essentiel d’une pompe de drainage mobile, chargée de générer la force nécessaire pour déplacer l’eau efficacement. En comprenant le fonctionnement de la turbine et les facteurs qui affectent ses performances, vous pouvez choisir la pompe adaptée à votre application spécifique et garantir qu'elle fonctionne avec une efficacité maximale.
Si vous êtes à la recherche d’une pompe de drainage mobile, je vous encourage à nous contacter pour discuter de vos besoins spécifiques. Notre équipe d'experts peut vous aider à choisir la pompe adaptée à votre application et vous fournir l'assistance et le service dont vous avez besoin pour assurer le bon fonctionnement de votre pompe.
Références
- "Pompes centrifuges : conception et application" par Igor J. Karassik, Joseph P. Messina, Paul Cooper et Charles C. Heald
- "Manuel de la pompe" par Igor J. Karassik, Joseph P. Messina, Paul Cooper et Charles C. Heald
- "Mécanique des fluides" par Frank M. White
